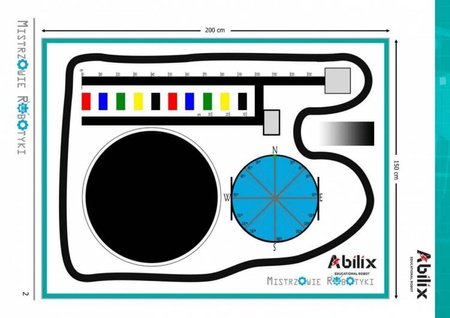

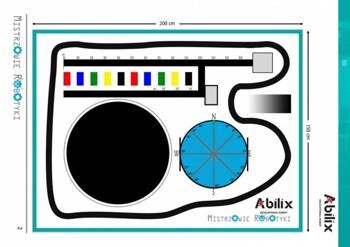

ABILIX mata

Wielozadaniowa mata edukacyjna do wykorzystania z robotami edukacyjnymi Abilix Krypton

stworzona przez grupę „Mistrzowie programowania”

1. Mata SUMO

Średnica pola walki — 80cm. Obwiednia biała.

Walka polega na spychaniu robotów o podobnych parametrach (liczba silników / waga / wykorzystane elementy konstrukcyjne itd.) poza teren maty przy jednoczesnym pozostaniu wygranego robota w jej obrębie.

2. Poruszaj się wewnątrz wyznaczonego obszaru

Możliwość wykorzystania z robotami serii Krypton posiadającymi czujnik koloru, bądź skali szarości skierowany w matę.

Robot porusza się wewnątrz czarnego pola w zaprogramowany sposób. W momencie kiedy czujnik wykryje linię graniczną, robot zatrzymuje się, wycofuje, obraca się i porusza się dalej po wy-znaczonym terenie.

3. Znajdź przedmioty i wywieź poza teren wyznaczonego obszaru.

Robot porusza się wewnątrz czarnego pola do czasu aż znajdzie szukany przedmiot. W momencie znalezienia przedmiotu wywozi go poza teren obszaru pozostając jednocześnie dalej w wyznaczo-nym polu.

4. Przejazd na określonej odległości

Lekcje programowania Abilix Krypton:

· 2.1 Sterowanie silnikami. Wprowadzenie.

· 2.2 Sterowanie silnikami. Ruch w linii prostej

5. Przenieś obiekt do wyznaczonego pola

Rozszerzenie lekcji 2.1, 2.2.

Za pomocą robota serii Krypton przesuń obiekt w linii prostej z wybranego miejsca na linii do zaznaczonego pola

6. Zatrzymaj się przed przeszkodą

Rozszerzenie lekcji 7.3— Zachowaj dystans

Odległość mierzona od przeszkody— do 30 cm

Przedmiot wykrywany przez robota należy umieścić w kwadratowym polu funkcyjnym.

7. Skala odcieni szarości

Lekcje w podręczniku do nauki programowania

8. Zatrzymaj się kiedy czujnik wykryje określony kolor

Lekcje w podręczniku do nauki programowania:

· 6.1 Czujnik koloru. Wprowadzenie

· 6.2 Czujnik koloru. Zadania

· 5.3 Zatrzymaj się na linii

9. Zatrzymaj się na drugiej, trzeciej linii danego ko-loru (bądź wykonaj akcję)

10. Line follower

Lekcje w podręczniku do nauki programowania:

· 5.4 Czujnik skali szarości. Najprostszy Line Follower w Scratch

Możliwość wybrania trasy—wewnętrznej lub zewnętrznej (dla jednego czujnika)

11. Rozpoznawanie kolorów

Lekcje w podręczniku do nauki programowania:

· 6.1 Czujnik koloru. Wprowadzenie

· 6.2 Czujnik koloru. Zadania

Do wykorzystania w wersji uproszczonej, podczas nauki korzystania z czujnika koloru, bądź wyko-rzystania dwóch robotów na jednej macie.

Robot po odczytaniu każdego z przedstawionych kolorów zatrzymuje się i wykonuje inne działa-nie programu wyznaczone dla danego odczytu koloru.

12. Obrót o daną wartość

Lekcje w podręczniku do nauki programowania:

· 2.3 Sterowanie silnikami. Zwroty.

· 2.4 Sterowanie silnikami. Robot Painter

Możliwość wykorzystania z robotami Abilix Krypton wykorzystującymi niezależne silniki do obrotu, wykorzystującymi enkodery do pomiaru obrotów silnika, bądź wspieranymi czujnikiem żyroskopowym. Wykorzystanie w programowaniu obrotu robota o dany kąt w prawo / lewo.

13. Wyznaczanie kierunków N, S, W, E

Możliwość wykorzystania z robotami Krypton 4, 6, 8 posiadającymi wbudowany kompas.

Do wykorzystania w programowaniu obrotu w konkretnym kierunku, w zależności od ustawienia maty względem położenia geograficznego.

14. Przejazd z wykorzystaniem obrotu o dany kąt.

Rozszerzenie lekcji:

· 2.3 Sterowanie silnikami. Zwroty.

Długość trasy — 50cm.

Do wykorzystania z programami typu „Jedź w przód, wykonaj obrót o np. 120 stopni w lewo, jedź w przód 20 cm, zatrzymaj się”

15. Przeciąganie liny

Rozszerzenie lekcji:

· 2.2 Sterowanie silnikami. Ruch robota w linii prostej

Roboty umieszczone są ok 10 cm. Za bocznymi czarnymi liniami. Środek liny (określony znacznikiem) znajduje się na linii środkowej. Na sygnał roboty przeciągają linę w swoją stronę.

Wygrywa robot, który jako pierwszy przesunie znacznik środka liny za czarną linię na swoim polu.
